Пошаговый монтаж солнечных батарей на крышу

Содержание:

• Преимущества использования солнечной энергии.
• Виды альтернативных источников энергии.
• Как выбрать место для монтажа солнечных батарей.
• Как установить солнечные панели самостоятельно.
• Как рассчитать количество солнечных батарей.
• Уход за солнечными батареями.

Альтернативные виды энергии интересуют не только бизнесменов и сильных мира сего, а и каждого из нас. Ведь преимущества и польза очевидны для всех. Если у Вас есть частный дом или Вы только приступаете к его возведению, стоит задуматься о солнечных батареях, чтобы сделать свое жилье автономным. Но в этом деле есть свои особенности, о которых мы и поговорим в этой статье. И самое главное, выясним, реально ли установить солнечные панели своими руками.

Рекомендации по установке

В том случае, если скат крыши дома ориентирован на юг и имеет угол наклона, близкий к широте местности, самый простой способ – установка фотоэлементов непосредственно на плоскость крыши. Это стоит недорого, просто в обслуживании, и потери энергии будут незначительными.

Если параметры крыши далеки от идеальных, или планируется установка солнечных батарей на землю, можно применить такой способ расчета лучшего угла наклона:

1. Для широт, находящихся в диапазоне до 25 градусов, значение широты нужно умножить на коэффициент 0,87. Это будет лучший угол по году, если не планируется его менять.
2. Для широт, находящихся в диапазоне от 25 до 50 градусов, значение широты нужно умножить на коэффициент 0,76 и добавить 3,1 градуса.

Если конструкция для ориентации солнечных панелей предполагает изменение угла наклона вручную, можно применить такой способ:

• весной и осенью выставляют угол наклона солнечной панели, равный широте местности;
• зимой к широте прибавляем 10-15 градусов;
• летом от широты отнимается 10-15 градусов.

Следует понимать, что максимальное количество энергии обеспечивает все же трекер. Но выработка установок без трекера, ориентированных правильно (на юг, с соблюдением угла наклона по широте) составляют 70-75 % от выработки установок с трекером. Конечно, для установок большой мощности применение трекеров оправдано. А вот солнечная панель для личных потребностей может быть смонтирована простым способом, так как применение трекера не окупит себя.

Этапы установки оборудования

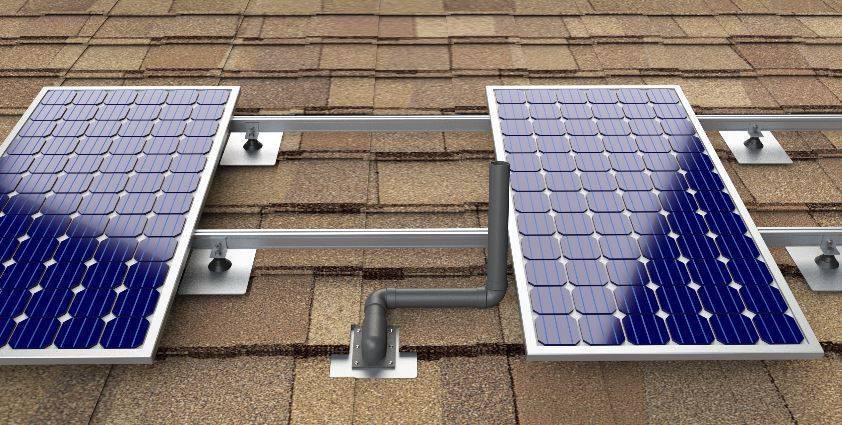

Схема монтажа панелей

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Рекомендации специалиста

Поскольку энергия, вырабатываемая батареей не может применяться напрямую, то между ней и сетью устанавливают инвертор. Есть несколько вариантов его подключения:

• Автономный;
• Резервный;
• С возможностью продажи излишков.

Первый способ монтажа используется в населенных пунктах, где нет электросетей. Для его реализации потребуются аккумуляторы большой мощности, которые будут накапливать энергию днем и отдавать ночью.

Резервный способ подключения подходит для объектов с централизованной сетью. В таком случае устанавливаемые солнечные батареи играют роль дополнительного источника питания, что позволяет снизить цену на электричество.

Последний вариант предполагает подключение к сети. При этом избыточная энергия, вырабатываемая панелями будет поступать для продажи.

Также профессионалы не рекомендуют устанавливать солнечные батареи на крышу темного цвета, так как на ней они будут чрезмерно нагреваться. Идеальным вариантом является монтаже на светлое покрытие способное отражать лучи. Именно такой, рассеянный свет лучше всего воспринимается панелями.

Если планируется монтаж нескольких батарей, то расстояние между рядами не должно быть меньше 1,7 от их высоты, иначе элементы будут затенять друг друга.

Подключение солнечных панелей

Выбирая место для монтажа необходимо учитывать освещенность поверхности, поэтому идеально располагать панели с южной стороны здания. Большое влияние на выработку энергии играет и угол наклона. Он может быть 15-90 градусов и выбирается в зависимости от географической широты расположения населенного пункта.

Не должны затенять панели и соседние конструкции, деревья, антенны. Потому что даже небольшой участок на которые не попадают солнечные лучи, способен значительно снизить выработку энергии.

Для максимальной эффективности при выполнении монтажа солнечных панелей на крыше стоит использовать автоматическое поворотное устройство. Несмотря на высокую стоимость оно пользуется спросом на рынке, так как позволяет следить за солнцем.

В процессе эксплуатации необходимо периодически очищать батареи от пыли и грязи, поскольку они также снижают производительность оборудования.

Заключение

В монтаже нет особых сложностей, и они могут быть установлены самостоятельно. Однако, прежде чем приступать к этому, нужно учесть определенные правила и особенности самого процесса. А кроме этого стоит учитывать, что такие системы не являются идеальными и имеют свои недостатки. Причем это не только значительная стоимость, но и недостаточная эффективность работы в холодное время года.

(Нет голосов, будьте первым)

Виды солнечных батарей

Вне зависимости от типа солнечной панели, система оснащается следующими элементами:

• Контроллер солнечной батареи: электронное устройство, управляющее режимами работы, отвечающее за безопасность подключения. Без него система работать не будет.
• Аккумулятор (или целая батарея аккумуляторов): является своеобразным буфером, обеспечивающим непрерывность подачи электроэнергии, например, ночью. Можно использовать солнечную электростанцию и без него.
• Преобразователь постоянного тока в переменный, одновременно повышающий напряжение до необходимых 220 вольт. Если у вас нет потребителей переменного тока, можно обойтись без этого прибора.

Определившись с составом домашней электростанции, выбираем, какую панель использовать. За исключением инновационных моделей, которые находятся на стадии разработки, для потребителя доступны три типа:

• Монокристаллические. Пластины «напиливаются» из единого кристалла кремния. Имеют высокий КПД (до 22 %), и длительный срок службы. Гарантия большинства производителей составляет минимум 25 лет. Практически не меняет характеристик во время всего срока службы. Относительно высокая стоимость в сравнение с аналогами. За счет высокого КПД требуется меньшая площадь покрытия: соответственно упрощается монтаж. Характерная форма ячеек — квадрат со скошенными углами.
• Поликристаллические. Кристаллы расположены хаотично, зато процесс выращивание существенно дешевле. КПД ниже, чем у монокристаллов: порядка 18 %. Хуже работают при слабой освещенности (пасмурная погода). Имеют высокую прочность, не подвержены влиянию перепадов температур. Производство недорогое, что благоприятно сказывается на конечной стоимости. Для получения аналогичной мощности, потребуется большая площадь батарей, в сравнение с монокристаллами. Пластины занимают всю площадь поверхности, без скосов и промежутков.

  Моно и поликристаллические панели устанавливаются только в готовых защитных блоках. Как правило, сборка производится на заводе.





















• Аморфные тонкопленочные панели разработаны относительно недавно. Это искусственно выращенные гибкие конструкции, которые практически не имеют ограничений по способу монтажа. Главное преимущество этого типа — гибкость и возможность интеграции в отделочные элементы зданий. Внешне панели напоминают тонированное стекло, их можно устанавливать в качестве элементов декора.

  КПД довольно низкий, до 12 %, зато аморфные панели работают даже при слабой освещенности. Стоимость такая же, как у кристаллов, но для аналогичной мощности потребуется большая площадь покрытия. Прочность не зависит от температуры, не теряют эффективность при нагреве.

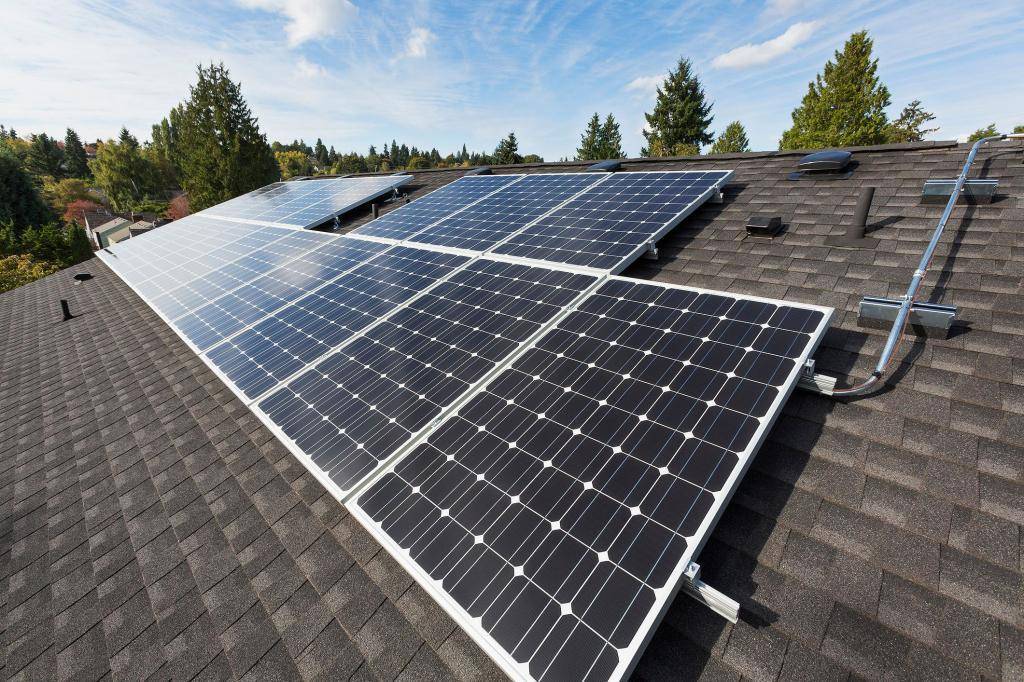

Место установки – крыша

Фотоэлектрические системы монтируют на фасады зданий, устанавливаются на стенах, но, конечно же, наиболее подходящим местом для монтажа солнечных батарей является крыша – здесь обеспечивается максимальная освещенность элементов.

Зазор между кровельным покрытием и фотоэлектрическим модулем должен составлять не менее 5-10 см, так как в процессе работы происходит сильный нагрев элементов.

Оптимальная ориентация батареи – прямо на юг, также приемлемая эффективность достигается на юго-восточном и юго-западном направлении.

Для увеличения эффективности разработана специальная подвижная система слежения за Солнцем, автоматически выполняющая поворот солнечной батареи с тем, чтобы обеспечить наилучшую в этот момент ориентацию.

Огромное значение имеет также степень наклона поверхности фотоэлектрического модуля. Оптимальным считается наклонное размещение: под углом от 15 до 90 градусов, в зависимости от географической широты местности. Для европейской части России эти значения составляют от 30 до 60 градусов.

На практике расположение солнечной батареи в первую очередь зависит от конструкции крыши, при установке нужно выбирать ориентацию и угол наклона, максимально близкие к оптимальным расчетным.

Комплектация

В стандартный комплект солнечных батарей обычно входит:

• Солнечный вакуум коллектора;
• Контроллёр, в его задачу входит слежение за нормальной работой всей системы;
• Насос, он подаёт теплоноситель к накопительному баку коллектора;
• Ёмкость объёмом в 500-1000 литров для горячей воды;
• Электрический тэн и тепловой насос ;

Непосредственно входят в стандартный набор при покупке:

В таблице ниже приведена стоимость каждого элемента отдельно:

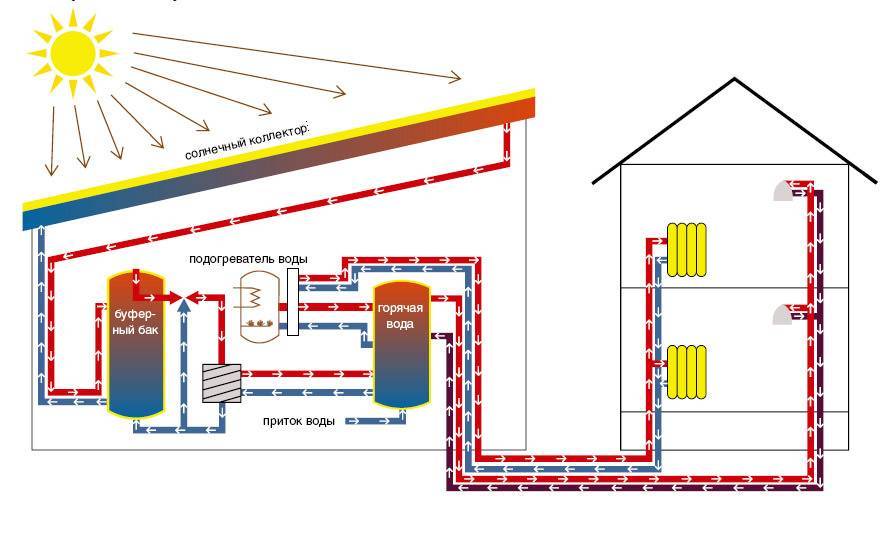

Схема работы устройства солнечных батарей

Стоимость монтажа солнечных батарей варьируется по разным ценам. Есть два вида монтажа батарей: переделка крыши, замена части крыши на сами пластины солнечных батарей (снимается вся кровля).

Многие посчитают, что батареи слишком большие для крыши, но это не так. Специально для таких случаев выпускают солнечные батареи, которые очень похожи, например на черепицу.

Стоимость такого монтажа по современным меркам около 50 долларов. А вот цена обычной установки батарей составляет в среднем 25 долларов, опять таки всё зависит от типа батарей по отоплению дома и мощности.

1. Нужно правильно подобрать набор инструментов.
2. Солнечную панель монтируют на крышу дома.
3. Контролёр размещают на одной из стен дома (в местах недоступных для детей).
4. Аккумулятор должен устанавливаться около солнечных батарей.
5. Инвертор надо крепить в каком-нибудь подсобном помещении или же повыше на стены.

Низковольтные электронные приборы подключаются к контроллёру, высоковольтные к инвертору. Также, нужно знать, что нельзя ни в коем случае пытаться собственноручно установить все детали и запустить механизм.

Следует только следовать нескольким этапам

1. Подобрать надо максимально свободный участок. без теней деревьев.
2. Крепить нужно их в определённом градусе и направлении. Минимально на 180 градусов на юг (при том варианте, если дом находится сверенном полушарии).
3. В зимнее время батареи плохо работают и отапливают дом. причина – мало солнца и снег, падающий на них. Способ устранения прост, специальной щёткой смести снег с панелей или устанавливать их на стенах дома.

Солнечные батареи для частного дома — стоимость комплекта

Зарядные устройства на солнечных батареях с аккумулятором и цены на них

Какие данные нужны для расчетов

Начнем с того, что нужно определить коэффициент солнечной инсоляции. Интенсивность солнечного света для своего региона можно найти в метеорологических таблицах: там уровень солнечной радиации указывается для каждого города помесячно.

Второе, что необходимо узнать, – это мощность электроприемников. Можно запитать как весь дом полностью, так и несколько приборов и лампочек, для остальных потребителей подав питание от обычной электросети.

Данные показатели рассчитывается следующим образом: паспортная мощность потребителя умножается на количество часов работы в сутки.

Данные для всех потребителей, которые будут снабжаться энергией от солнечной батареи, суммируются.

Батарея площадью 1 кв. м сможет обеспечить электроэнергией устройство мощностью в 120 Вт – это среднее значение.

Солнечная батарея в качестве источника энергии может использоваться в доме, удаленном на большое расстояние от электрических сетей, когда подключение к стационарному электроснабжению не оправдано экономически.

Особого внимания заслуживает тот факт, что мощность домашней электростанции можно наращивать постепенно, увеличивая количество батарей.

В расчетах нужно также учитывать потери на заряд-разряд аккумулятора, разницу между оптимальным расчетным и реальным наклоном и ориентацией панелей. Эти данные вводят в расчетные формулы с помощью поправочных коэффициентов.

Варианты конструкций

На практике, видов расположения солнечной панели всего два:

1. Неподвижный.
2. Подвижный.

При неподвижной установке фотоэлектрического модуля обеспечить следование модуля за солнцем практически невозможно. Самый простой пример такой установки – монтаж солнечных панелей в плоскости крыши. Чуть более продвинутый вариант, позволяющий поймать больше солнечной энергии – установка на кронштейны, обеспечивающие заранее рассчитанный оптимальный угол. Иногда такое устройство позволяет вручную менять угол наклона фотоэлементов два раз в год – зимой и летом.

Подвижные устройства для монтажа модулей называются трекеры. Это платформы, которые могут вращаться в одной или двух плоскостях, следуя за солнцем. Такой способ установки максимально близок к идеальному, однако имеет свои подводные камни: трекеры дороги в установке и эксплуатации и потребляют электрическую энергию. Вполне возможно, что в случае применения в частном доме, повышение производительности солнечной батареи будет в стоимостном выражении меньше, чем стоимость содержания трекера.

Правильный монтаж

Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м².
Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно.Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся).
Модуль аккумуляторных батарей

Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы

Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле.
Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В.К нему подключается ваша внутренняя электросеть.

Ценовые затраты на фотогальванические панели

Цены на материалы являются примерными, потому что на стоимость панелей, инвертора или конструкции крепления в значительной степени влияет тип выбранных устройств, марка и производитель. Поскольку большинство устройств ввозятся из-за рубежа, текущий курс доллара также важен.

Пример списка материалов для фотоэлектрической установки на 5 кВт:

• Фотоэлементная система, состоящая из 20-ти 250 Вт модулей — 200000 рублей;
• Крепление из алюминиевых профилей на наклонной крыше, покрытой плиткой — 50000 рублей;
• Инвертор, который позволяет управлять установкой — 50000 рублей;
• Разъемы и предохранители — 10000 рублей.
• Установка солнечных батарей занимает до 5 дней, за которые мы будем платить мастерам 100000 рублей;

Осенью и зимой, в пасмурные дни эффективность фотогальванической установки снижается примерно на 50%.

Полезное: Цветовая маркировка проводов однофазной сети

Этапы установки оборудования

Схема монтажа панелей

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

• Крюки;
• Крепления;
• Профили из алюминия.

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Рекомендации специалиста

Поскольку энергия, вырабатываемая батареей не может применяться напрямую, то между ней и сетью устанавливают инвертор. Есть несколько вариантов его подключения:

• Автономный;
• Резервный;
• С возможностью продажи излишков.

Первый способ монтажа используется в населенных пунктах, где нет электросетей. Для его реализации потребуются аккумуляторы большой мощности, которые будут накапливать энергию днем и отдавать ночью.

Резервный способ подключения подходит для объектов с централизованной сетью. В таком случае устанавливаемые солнечные батареи играют роль дополнительного источника питания, что позволяет снизить цену на электричество.

Также профессионалы не рекомендуют устанавливать солнечные батареи на крышу темного цвета, так как на ней они будут чрезмерно нагреваться. Идеальным вариантом является монтаже на светлое покрытие способное отражать лучи. Именно такой, рассеянный свет лучше всего воспринимается панелями.

Если планируется монтаж нескольких батарей, то расстояние между рядами не должно быть меньше 1,7 от их высоты, иначе элементы будут затенять друг друга.

Подключение солнечных панелей

Выбирая место для монтажа необходимо учитывать освещенность поверхности, поэтому идеально располагать панели с южной стороны здания. Большое влияние на выработку энергии играет и угол наклона. Он может быть 15-90 градусов и выбирается в зависимости от географической широты расположения населенного пункта.

Не должны затенять панели и соседние конструкции, деревья, антенны. Потому что даже небольшой участок на которые не попадают солнечные лучи, способен значительно снизить выработку энергии.

В процессе эксплуатации необходимо периодически очищать батареи от пыли и грязи, поскольку они также снижают производительность оборудования.

Освещенность кровли в разное время

Чтобы обеспечить дом автономным электричеством, нужно провести точные расчеты и определить, сколько солнечных батарей понадобится. Надо взять средний расход электроэнергии за сутки, и рассчитать количество панелей (имеет значение, сколько тока они вырабатывают). Кроме этого стоит учесть еще ряд аспектов:

Скат с южной стороны освещается солнцем большую часть дня.

1. Инсоляция – отражает, сколько солнечной радиации попадает на поверхность в разных регионах в разные времена года. Ее рассчитывают в киловатт-часах на метр квадратный за сутки. В зависимости от места показатель меняется, схема с таблицей дана ниже.
2. Чтобы получать максимальное количество электричества, нужно устанавливать солнечные батареи на скатах, направленных в южную сторону, это правило актуально для всего северного полушария. Узнать ориентацию дома проще всего с помощью компаса (скачать его на смартфон), а можно посмотреть на свой дом в Гугл-картах. Если разместить конструкцию точно на юг нельзя, можно выбирать юго-восток или юго-запад, другие варианты не подойдут.
3. Надо учитывать и время года. Летом солнце расположено высоко, а зимой низко. Чтобы обеспечить эффективность работы системы, нужно подобрать такое положение панелей, в котором они будут давать лучший эффект в течение всего года. Можно использовать поворотные механизмы, но они сложны в монтаже и стоят дорого, увеличение эффективности часто не стоит таких затрат.
4. В течение дня солнечные панели тоже получают разное количество света, поэтому энергия накапливается неравномерно. Надо, чтобы в период с 10 до 14 часов на поверхность попадало как можно больше солнца. В идеале — чтобы крыша освещалась весь день, пусть и не под идеальным углом.
5. Если рядом есть деревья и другие объекты, которые могут отбрасывать тень, нужно устранить их. А если дом затеняют многоэтажные дома, то ставить солнечные батареи нет смысла, так как эффект от них будет минимальным.

Показатели уровня инсоляции для разных регионов.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

• пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
• максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
• суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
• среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

• Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
• Индивидуальная потребляемая мощность.
• Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
• В 27 колонке укажите суммарное время работы электроприбора за сутки.
• Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
• После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Примеры многоэтажных домов в городах с солнечными панелями на крыше

Из наиболее старых примеров хорошо известен вариант установки СЭС прямо в столице, на кровле одной их многоэтажек Чертаново в 2016 году. В этой типовой московской многоэтажке панели установили сами муниципальные власти.

Результатом, даже при сравнительно небольшой мощности и КПД модулей того времени, стало сокращение трат на электроэнергию для ламп в подъезде и фонарей на улице в 150 раз!

Сегодня во многих городах России, особенно южных регионов, реализовано множество подобных проектов. Так, в Краснодаре 21 фотоэлектрическая панель полностью обеспечивает энергией 8 подъездов 12-этажного здания и 5 уличных светодиодных светильников.
